內蒙端子拉力測試儀,SGWS端子拉脫力試驗機,線束拉拔力檢測儀

產品特點 :

內蒙端子拉力測試儀,SGWS端子拉脫力試驗機,線束拉拔力檢測儀:上海實干廠家生產的SGWS線束端子拉力測試儀***于檢測***線束接線端子的拉脫力。本款SGWS線束端子拉力測試儀可配置SGHF數顯、SGNK表盤推拉力計和***夾具,我司線束端子拉力測試儀具有設備小巧、操作準確、

立即咨詢
  • 產品詳情

  • 聯系我們

內蒙端子拉力測試儀,SGWS端子拉脫力試驗機,線束拉拔力檢測儀

SGWS線束端子拉力測試儀簡介:
上海實干廠家生產的SGWS線束端子拉力測試儀***于檢測***線束接線端子的拉脫力。本款SGWS線束端子拉力測試儀可配置SGHF數顯、SGNK表盤推拉力計和***夾具,我司線束端子拉力測試儀具有設備小巧、操作準確、測量精度高、試件裝夾***、操作簡單等特點,是線束生產廠家確保產品質量的理想設備。

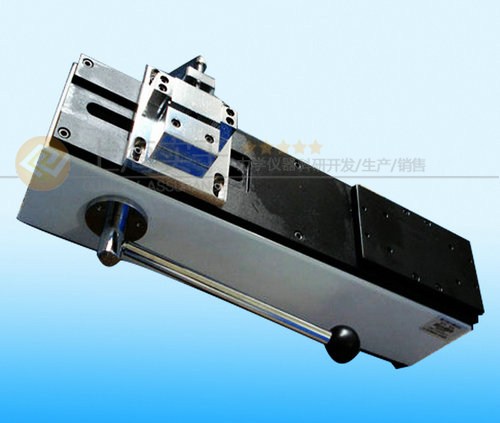

SGWS線束端子拉力測試儀  可配SGHF數顯推拉力計
端子拉力測試儀,SGWS端子拉脫力試驗機,線束拉拔力檢測儀




SGWS線束端子拉力測試儀  可配SGNK表盤推拉力計


端子拉力測試儀,SGWS端子拉脫力試驗機,線束拉拔力檢測儀


線束端子拉力測試儀規格型號

產品型號
(Model)
***負載
  (N)
***行程
(mm)
   外形尺寸
   (mm)
  重量
(KG)
SGWS 500 50 450X260X160 10.5
SGWSJ 1000 50 450X260X160 13



線束端子拉力測試儀特點:
1.臥式安裝。
2.手動操作,操作簡單穩定。
3.可將本機臺安裝于桌(臺)上使用,使機架***穩固。


線束端子拉力測試儀技術參數:
1.長×寬×高:450mm×260mm×160mm。
2.***行程:50mm。
3.額定負荷:500N。(也可配置1000N)
4.凈重:10.6Kg。


內蒙端子拉力測試儀,SGWS端子拉脫力試驗機,線束拉拔力檢測儀


線束端子拉力測試儀特點:
臥式安裝。手動操作,操作簡單穩定。可將本機臺安裝于桌(臺)上使用,使機架***穩固。長×寬×高:450mm×260mm×160mm。***行程:50mm。額定負荷:500N。(也可配置1000N)凈重:10.6Kg。

線束端子拉力測試儀的推拉力計
一般標準配置為數顯式推拉力計SGHF—500。(也可配置指針式推拉力計NK—500,價格不同)數顯式推拉力計型號:SGHF—500。量程:500N(Kg、N和ib三種單位可自動轉換)。分辨率:0.01N。精度:±0.5%。輸出接口:RS 232 九孔插座。電源:充電電源:220V/AC;電池連續工作時間:6~8小時。穩定性:溫漂:0.2uV/℃(0~60℃);零漂:≤ 0.1%/8小時/FS。標定范圍:滿量程標定。環境溫度:0~+60℃。環境濕度:≤ 80%。允許過載:150%。供電方式:5 號電池組 /220V AC 充電 4~6 小時。

線束端子拉力測試儀指針式推拉力計
型號:SGNK—500。量程:500N(50Kg)。推拉桿行程:10mm。工作溫度:20℃±10℃。運輸溫度:-27℃~+70℃。相對濕度:15%~80%RH。工作環境:周圍無震源及腐蝕性介質。客戶可根據需要,配置相對應規格的測力計:指針式推拉力計規格有NK—10、20、30、50、100、200、300、500。數顯式推拉力計規格有HF—2、5、10、20、50、100、200、500、1000等


線束端子拉力測試儀的左夾具
· 外形尺寸:115mm×180mm×30mm。· 適用范圍:主要應用于插拔力測試、線束接線端子等拉力測試。
· 標準負荷:500N,量程:1000N。

線束端子拉力測試儀的右夾具
· 型號:AJJ-06。
· 適用范圍:***線纜、玻璃、皮革、***電器元件等材料的拉力、破壞力、插撥力、線束接線端子等拉力測試。
· 標準負荷:500N,量程:1000


端子拉力測試儀,SGWS端子拉脫力試驗機,線束拉拔力檢測儀


端子拉力測試儀,SGWS端子拉脫力試驗機,線束拉拔力檢測儀




線束端子拉力測試儀的安裝方法:
1、機座的安裝方法:本儀器可安裝在桌子上,使儀器***穩固。安裝時請***工作臺面水平,使測試得到準確的數值。安裝時請參照(長×寬:430mm×80mm,4個M4的螺紋孔)安裝。

2、推拉力計的安裝方法:A、用M4扳手將測力計安裝板上4個M 4×16的內六角圓柱頭螺釘松開,卸下測力計安裝板;
B、安裝HF系列(數顯式推拉力計)的推拉力計時,用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過測力計安

裝板上90×40 的孔旋入測力計4個M4的螺紋孔內,將測力計安裝到測力計安裝板上;或用十字螺絲刀將附件袋里的4枚精×10的十字槽盤頭螺釘穿過測力計內,將測力計安裝到測力計安裝板上。安裝板上145×30的孔旋入測力計4個精的螺紋孔;
    1)安裝NK系列(指針式推拉力計)的推拉力計時,用十字螺絲刀把推拉力計后蓋上的4枚 M×10的螺釘卸下,將附件袋里的4枚精×14的十字槽螺釘穿過測力計安裝板上的145×30的安裝孔,旋入測力計后蓋上的4個精螺紋 孔(卸下精×10的螺釘的螺紋孔);   2)安裝好推拉力計表后,用M4內六角扳手將測力計安裝板重新安裝到機架上面。

線束端子拉力測試儀左夾具的安裝方法: 用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過左夾具安裝板上4個調節孔旋入機臺底座板上4個M4的螺紋孔內,將左夾具安裝到機臺底座板上。


線束端子拉力測試儀右夾具的安裝方法:先用附件中的M6螺母旋到測力計的測力桿上,再將右夾具旋到測力計的測力桿上,調節M6螺母使其右夾具接連***即可.


線束端子拉力測試儀測試操作過程:
1、將***線束接線端子一端電線部分放入左夾具的夾口中,旋轉手柄以夾穩電線部分(線束接線端子已被壓住)。
2、將線束接線端子另一端放入右夾具的夾口中,旋轉把手以保持線束接線端子一端卡在中間。
3、用M4內六角扳手,將左夾具中心對準右夾具的中心。
4、若用SGHF系列(數顯式推拉力計)的推拉力計時,打開電源,待液晶顯示屏顯示為零后即可。
5、若安裝SGNK系列(指針式推拉力計)的推拉力計時,按一下切換按鈕,使指回到零位即可。
6、旋動機身的手柄,使其左夾具向左運動,并能夠右夾具卡住端子。


線束端子拉力測試儀日常保養與維護:
1、請勿超載使用,本儀器額定負荷為500N。
2、注意日常的保養工作,保持儀器各部件清潔。
3、機臺出現故障時請及時聯系廠家或銷售點(請勿擅自拆卸、修理)。

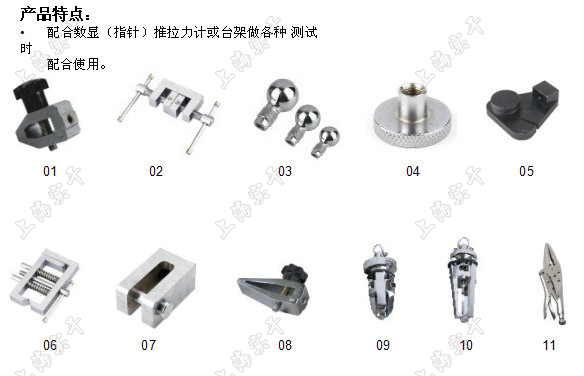

端子拉力測試儀可配以下夾具

端子拉力測試儀



訂做交貨期承諾
上海實干在提供線束端子拉力測試儀成品的同時,也可按客戶要求訂做非標線束端子拉力測試儀產品.
訂做客戶須知:
1、訂做要求:付款方式:先付30%的訂金
2、出貨前付清剩余70%的余款
3、我們是不收取***樣板費
4、訂做時間為:收到30%的訂金后7天貨期
5、如有***疑問請聯系在線客服.
